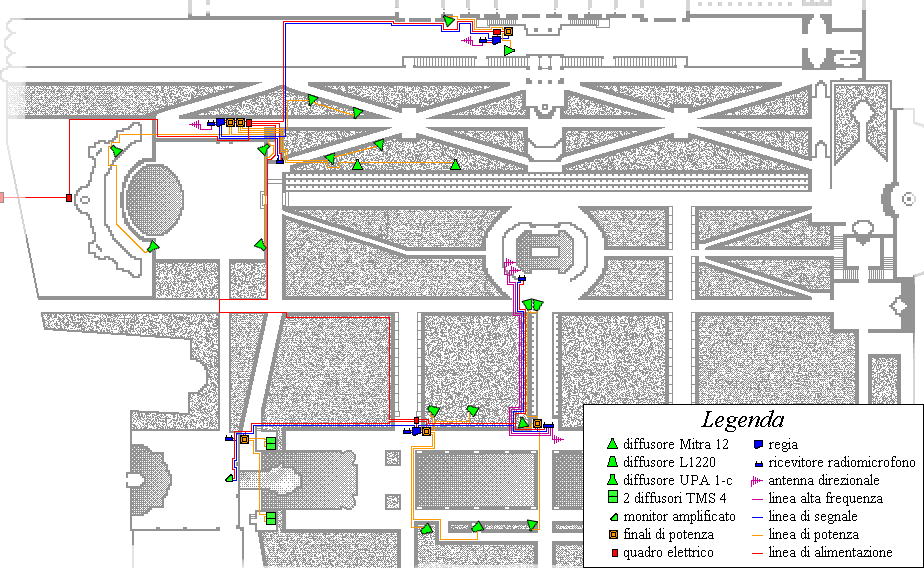

Disposizione degli impianti nei giardini di Villa d'Este
Cliccando su alcune parti è possibile evidenziare i particolari
Come abbiamo già detto, e come si può osservare dal disegno, gli impianti audio, che coprono gran parte dei giardini, possono immaginarsi divisi in tre settori, che fanno capo a tre regie distinte. Dopo aver descritto nella pagina precedente l'interno, proseguiamo con il secondo settore:
Zona Alta

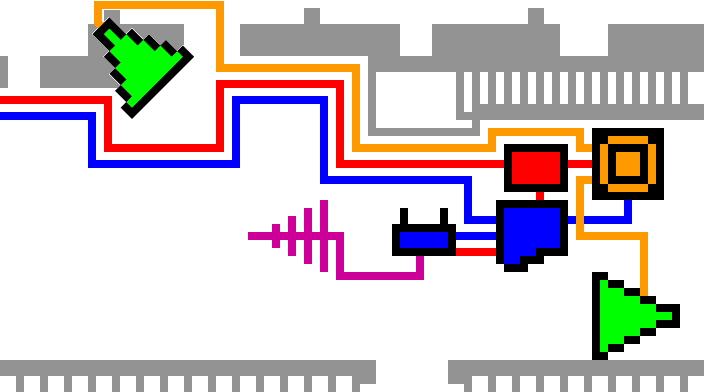

L'installazione di un piccolo sistema audio, dotato di una
sua regia, sul primo terrazzamento, appena all'esterno della villa, si è reso
necessario come supporto ad una breve scena teatrale. Un collegamento con un
cavo multicord a 4 coppie schermate, per una lunghezza di circa 100 metri, ha
permesso una connessione bidirezionale con la regia "Ovato" per poter
sincronizzare l'azione dei due fonici. Dal quadro elettrico posto presso la
regia "Ovato", abbiamo prelevato l'alimentazione per questa parte di impianto,
tramite un cavo da 3x6 mmq. con lunghezza sempre di 100 metri.

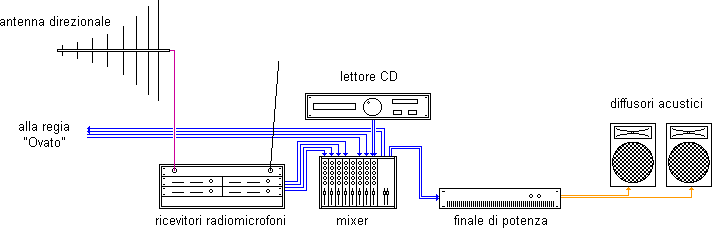

Riproduciamo qui sotto lo schema a blocchi di questa parte di impianto.
Per questa sezione è stato utilizzato il seguente materiale:
1 mixer SOUNDCRAFT SPIRIT FOLIO 12:2
1 lettore CD OMNITRONIC CDP 430
1 finale di potenza stereo ECLER PAM 960 E
2 diffusori tipo MITRA 12 GOLD con stativo
4 ricevitori per radiomicrofoni SENNHEISER 1083 V-C
1 distributore di antenna CHIAYO 1:4 diversity
1 antenna direzionale log-periodica
1 antenna stilo
I collegamenti di potenza sono stati realizzati con cavo "Flexiretox"
2x2,5 mmq.
I collegamenti di segnale con cavo schermato bilanciato
